在計算機系統結構的學習中，流水線技術是提升處理器性能的核心設計思想之一。它通過將指令執行過程分解為多個階段，并讓多條指令在不同階段重疊執行，從而實現了指令級并行，顯著提高了處理器的吞吐率。本部分復習筆記將系統梳理流水線技術的關鍵概念，并探討其與底層電子技術開發的緊密互動與共同演進。
一、流水線技術的基本原理與性能分析

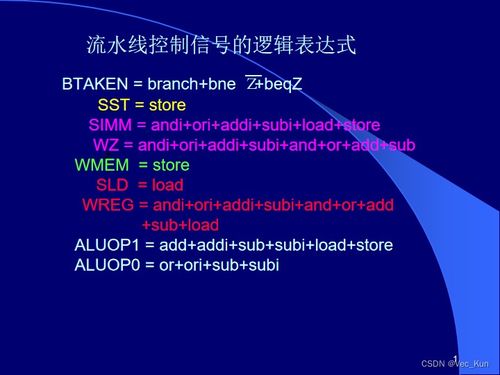

經典的5級RISC流水線（取指IF、譯碼ID、執行EX、訪存MEM、寫回WB）是理解流水線的基礎模型。其理想加速比公式為 Speedup = Tnon-pipeline / Tpipeline ≈ N（階段數），但實際中由于結構冒險、數據冒險和控制冒險的存在，加速比會低于理想值。
- 冒險與解決策略：
- 結構冒險：硬件資源沖突。解決方法包括資源重復（如分離指令和數據緩存）和流水線停頓。
- 數據冒險：后續指令需要等待前序指令的數據。解決方法包括轉發（旁路）技術、流水線停頓以及編譯器調度（靜態調度）。
- 控制冒險：分支指令導致的指令流改變。解決方法包括分支預測（靜態預測、動態預測如兩位飽和計數器、分支目標緩沖BTB）、延遲槽技術等。
- 性能度量：吞吐率（單位時間完成的指令數）和加速比是核心指標。流水線深度增加可以提高時鐘頻率，但也會增加冒險開銷和寄存器開銷，存在一個最優深度點。
二、現代流水線技術的深化：超標量與動態調度
為了進一步挖掘指令級并行，現代處理器超越了基本的線性流水線：
- 超標量技術：每個時鐘周期發射多條指令到多條并行工作的流水線中。這需要更復雜的取指、譯碼和提交邏輯，以及多端口寄存器和緩存。
- 動態調度（亂序執行）：以Tomasulo算法及其變種為代表，通過保留站、重排序緩沖（ROB）等硬件結構，允許指令在操作數就緒后立即執行，克服了假數據依賴（名相關），極大地提高了硬件利用率。動態調度與分支預測、推測執行緊密結合，是現代高性能CPU（如Intel Core、AMD Ryzen系列）的核心。
三、流水線技術與電子技術開發的共生演進
流水線設計的每一次飛躍，都深深植根于同時代電子技術的發展，并反過來推動其進步。
- 晶體管微縮與時鐘頻率提升：在半導體工藝遵循摩爾定律飛速發展的年代，晶體管尺寸縮小使得單芯片上可以集成更復雜的流水線控制邏輯（如更強大的分支預測器、更大的ROB）。更高的晶體管開關速度直接支撐了更深流水線和更高主頻的設計，追求更高的指令吞吐率。
- 功耗墻與能效優先設計：當工藝進入納米尺度后，漏電功耗急劇增加，時鐘頻率和電壓提升遇到瓶頸（功耗墻）。這迫使流水線設計從單純追求高頻深流水線（如Intel NetBurst架構的Pentium 4）轉向更注重能效的設計：
- 適度流水線深度：避免過深的流水線帶來的分支誤預測懲罰和功耗開銷。
- 多核與片上眾核：在單線程ILP挖掘接近極限后，通過并行處理技術（線程級并行TLP、數據級并行DLP）來提升整體性能，流水線技術成為每個核心的基礎。
- 異構計算與特定流水線：為圖形處理（GPU）、AI計算（NPU）等特定任務設計高度定制化的流水線（如SIMD、SIMT流水線），實現極高的能效比。
- 存儲墻與內存層次結構優化：處理器速度遠快于主存，訪存延遲成為瓶頸。流水線設計必須與緩存層次結構協同：
- 更智能的預取器被集成在流水線的訪存階段，預測并提前加載數據。
- 非阻塞緩存設計允許流水線在緩存缺失時繼續執行其他不相關指令，掩蓋延遲。
- 這些都需要在芯片上集成更大、更智能的SRAM緩存，這是電子技術實現的直接體現。
- 先進封裝與系統級集成：隨著2.5D/3D封裝、Chiplet等電子集成技術的發展，可以將不同工藝、不同功能的計算單元（如CPU核、GPU核、IO單元）集成在一起。這使得系統級的“流水線”或“處理鏈路”成為可能，例如將數據從網絡接口通過高速互連直接“流水”到處理單元，再“流水”到存儲單元，整個路徑的優化超越了單芯片內流水線的范疇。
四、與展望
流水線技術是計算機體系結構中連接軟件指令流與硬件物理實現的橋梁。從經典的線性流水線到復雜的超標量亂序執行引擎，其演進始終與半導體工藝、電路設計、功耗管理和封裝技術等電子技術開發同頻共振。面對后摩爾時代，流水線技術將繼續與新型器件（如存算一體）、光互連、近內存計算等電子技術創新結合，在提升性能、降低能耗、支持新興應用（如AI、量子計算經典控制）等方面探索新的形態，持續推動計算系統向前發展。
（本筆記旨在提綱挈領，具體細節如算法實例、定量分析、具體型號處理器案例等需結合教材與課堂內容進行深化復習。）
